サイホン橋（寝覚発電所木曽川水管橋）（長野県木曽町）

2024年11月3日訪問 [Google Maps] [地理院地図]

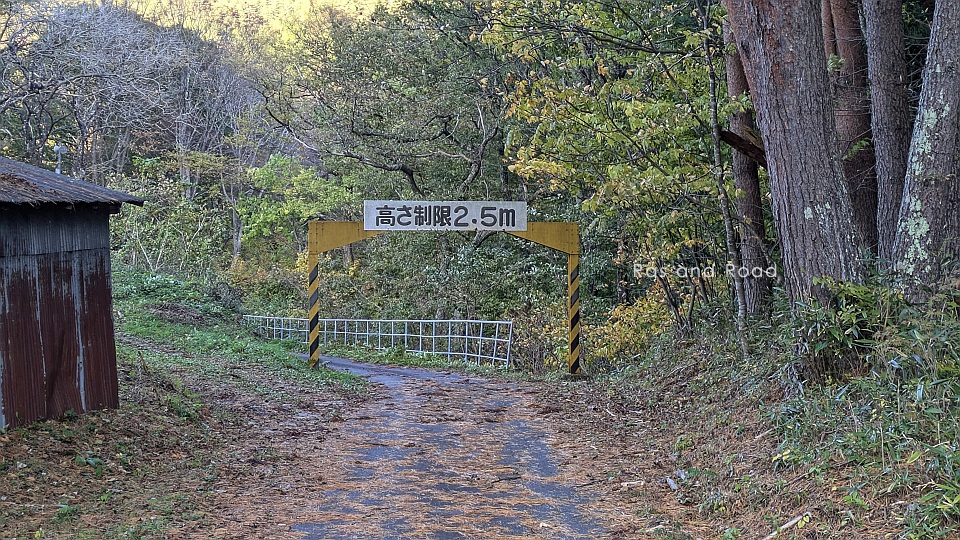

木曽川右岸道路を快適に走行していたら高さ制限門型標識が視界内に入った。何か知らないけれど身体がピコーン💡と反応、Uターンしてこの脇道に逸れる。

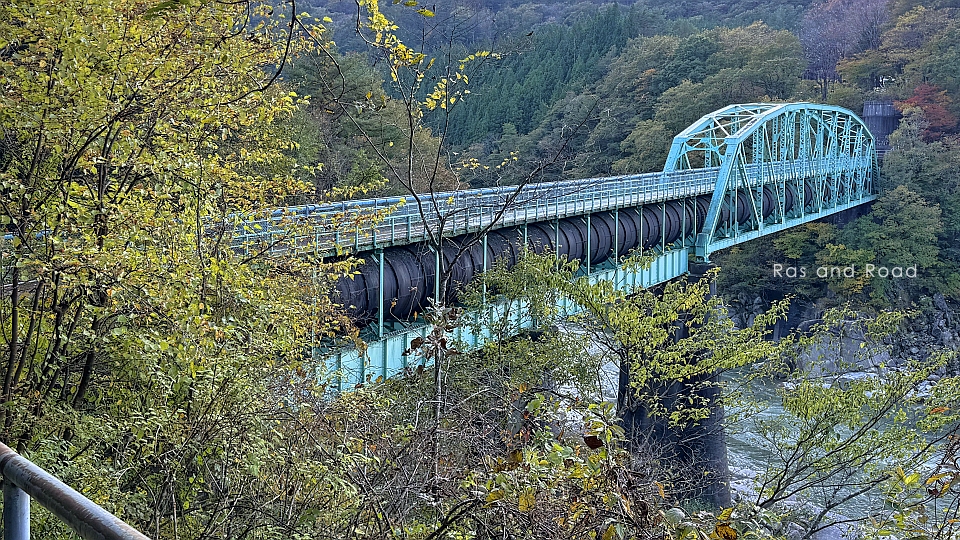

王滝川合流直下の木曽川に架かる、関西電力寝覚発電所木曽川水管橋。通称「サイホン橋」「鉄管橋」。（写真は左岸側から撮影）

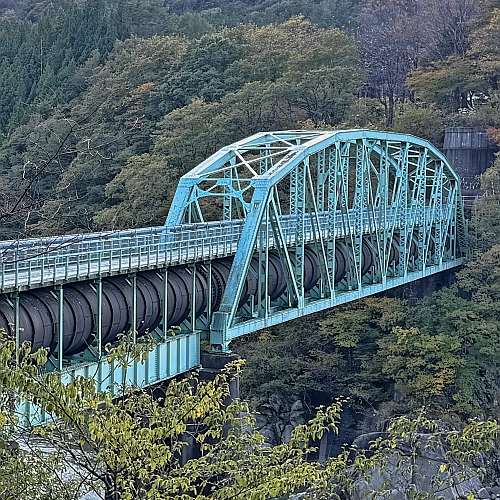

1938（昭和13）年完成、橋長105mの鋼鈑桁橋2連＋鋼曲弦プラットトラス橋。上段に道路、下段に水管が配置されたダブルデッキ構造。水管の太さよ…直径2.6m肉厚8mmだそうだ。

橋の向こう側に見えているコンクリートの構造物は右岸側サージタンク。この写真の背後には左岸側のサージタンクがある。（ちゃんと撮っとけよ）

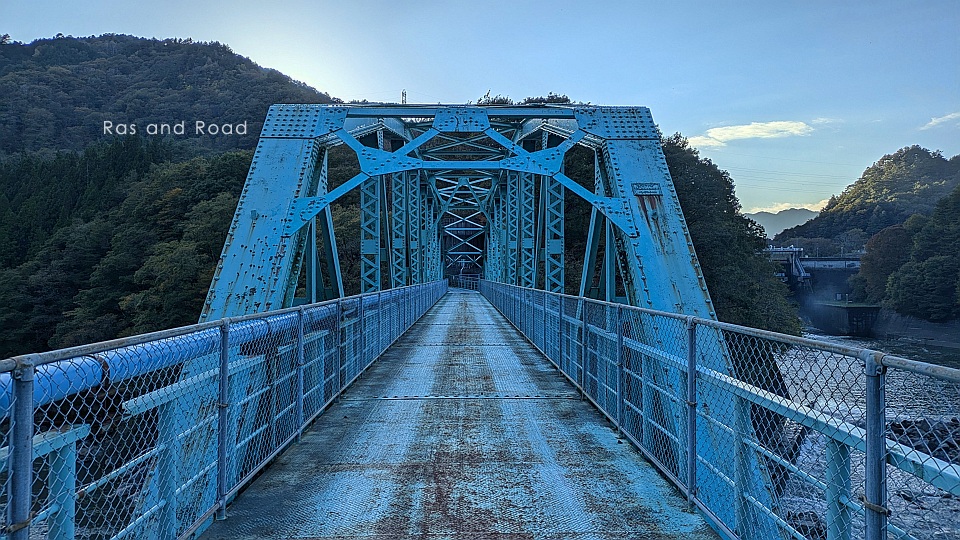

最初に見た高さ制限標識の理由は、この橋門構の制約だ。

2km上流にある福島大橋直下の木曽川取水堰堤で取水し、この橋で左岸から右岸に転じて、木曽ダム（写真右）で取水した用水との合流池を経て寝覚発電所へ向かう。右岸側は当初王滝川上流3kmの王滝川堰堤で取水していたが、1968年の木曽ダム完成により王滝川堰堤での取水は廃止になった。

サイホンで渡河するのは橋長を短くする工夫だろう。
